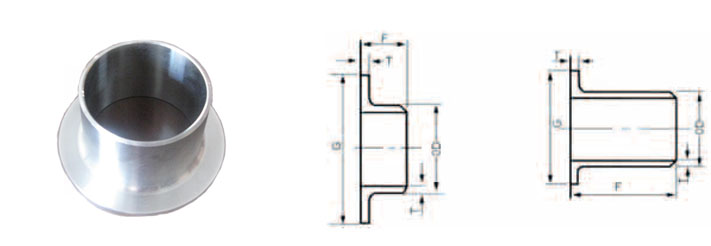

        翻邊接頭

ANSI B16.9 MSS SP-43

Norminal
Pipe Size　 		Outside
Diameter
OD 		Length
F 		Dia of lap-G
Norminal&
Maximum 		Radius Of Fillet Apptox Weight Kg/pcs
Sch5S Sch10S Sch40S
DN NCH Mss ANSI A Max B Max 　Mss ANSI Mss ANSI

Mss ANSI

15 1/2 21.3 50.8 76.2 35.1 3 0.75 0.049 0.067 0.062 0.084 0.079 0.106
20 3/4 26.7 5.08 76.2 42.9 3 0.75 0.064 0.087 0.081 0.109 0.101 0.144
25 1 33.4 50.8 101.6 50.8 3 0.75 0.082 0.144 0.134 0.233 0.16 0.279
32 1.1/4 42.4 50.8 101.6 63.5 5 0.75 0.109 0.188 0.178 0.307 0.225 0.386
40 1.1/2 48.3 50.8 101.6 73.2 6 0.75 0.129 0.219 0.213 0.358 0.279 0.467
50 2 60.3 63.5 152.4 91.9 8 0.75 0.204 0.406 0.338 0.667 0.471 0.924
65 2.1/2 73 63.5 152.4 104.6 8 0.75 0.313 0.626 0.448 0.893 0.74 1.465
80 3 88.9 63.5 152.4 127 10 0.75 0.4 0.781 0.574 1.117 1.01 1.954
90 3.1/2 101.6 76.2 152.4 139.7 10 0.75 0.522 0.896 0.65 1.283 1.38 2.35
100 3.1/2 114.3 76.2 152.4 157.2 11 0.75 0.606 1.024 0.87 1.474 1.68 2.822
125 5 141.3 76.2 203.2 185.7 11 1.5 0.985 2.153 1.21 2.635 2.08 4.957
150 6 168.3 88.9 203.2 215.9 13 1.5 1.34 2.591 1.64 3.174 3.37 6.482
200 8 219.1 101.6 203.2 269.7 13 1.5 1.96 3.409 2.65 4.607 5.67 9.819
250 10 273.1 127 254 323.9 13 1.5 3.57 6.389 4.38 7.843 9.55 17.023
300 12 323.9 152.4 254 381 13 1.5 5.85 8.922 6.74 10.275 13.8 21.075
350 14 355.6 152.4 304.8 412.8 13 1.5 6.55 11.571 7.49 13.912 16.88 -
400 16 406.4 152.4 304.8 469.9 13 1.5 7.778 14.216 8.797 16.078 - -
450 18 457.2 152.4 304.8 533.4 13 1.5 9.009 16.216 10.252 18.453 - -
500 20 508 152.4 304.8 584.2 13 1.5 11.102 19.984 13.202 23.764 - -
550 22 559 152.4 304.8 641.4 13 1.5 12.763 22.81 14.779 26.413 - -
600 24 610 152.4 304.8 692.2 13 1.5 16.132 28.839 18.476 33.028 - -
